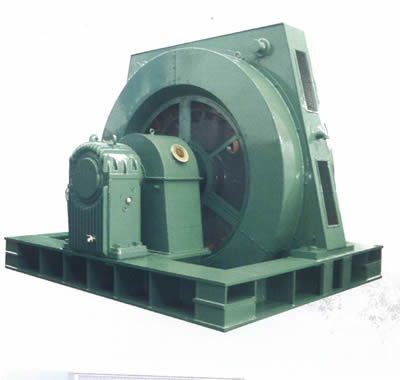

同步電機
- 產品品牌上海電機廠
- 產品型號同步電機
三相立式凸極同步電動機，電機外殼為圓形，電機軸與水泵軸采用剛性連接(法蘭連接)，推力軸承安裝在上機架上(懸掛式)。防護等級IP21，半管道式通風冷卻，電機由定子、轉子、上機架、下機架、集電環及刷架、制動及頂轉子系統、加熱器、測速裝置、測振裝置、油水管路系統等組成，整體結構采用成熟的、可靠的傳統結構，能滿足用戶提出的各項要求。冷卻系統有采用內風路的半管道通風和外風路的半管道通風，內風路比外風路密封性能好，防護等級高，轉子帶有風葉，若出風管道短，可不裝設排風機，也無需薄壁水泥機坑，使空間體積大為縮小，地面蓋板直徑減少。電機設有不銹鋼的扶手樓梯和帶有不銹鋼欄桿的工作平臺，工作者可通過樓梯爬上工作平臺去連接電機的主引出線和所有儀表、信號的連接線，非常方便和安全，水管、油管在一個象限，而電機引出電纜和所有控制信號測溫、顯示線在另一象限，避免油水、電氣混在一起。主電纜線集中綁在一起，固定在電機上，控制信號測溫顯示線也集中綁在一起，固定在電機上。所有引出線都設有出線盒和接線柱，便于接線、檢查和維修。電機頂部設有能支撐近20噸用于安裝水泵的葉片調節器的法蘭，此法蘭的直徑比調節器的法蘭直徑大約200mm，這樣人就可以站在法蘭邊舒服地操作、檢查、維修調節器。在安裝調節器時，人只要從地面踏上200mm臺階（電機進風口高度），就可站在寬闊、空曠的平臺上，在1.2m高處擰緊調節器與電機連接螺栓，拆裝非常方便。推力軸承原來采用金屬扇形瓦，用螺栓的支點來調整瓦的壓力，性能較差�，F改用中德合作生產的圓形瓦，下面墊有蝶形彈簧，瓦的壓力調整靈敏度更高，各瓦受力更均勻，軸承損耗小。且進油和潤滑情況改善，安裝后可以不刮瓦，導軸瓦采用帶刻度盤的調節螺母來進行現場調整，保證現場安裝迅速、準確，提高了工作效率。如果采用圓形塑料瓦，停機2個月后可不頂軸啟動。同時油室油循環路徑已得到改善，密封性更好，冷卻器改用帶散熱片的圓盤式冷卻器，冷卻效果更加理想。這種推力軸承已是我廠的成熟產品，曾用在幾百臺不同的立式同步、異步電動機上，從未出現過推力瓦損壞等問題。由于其安裝和維護方便，損耗小，運行平穩、可靠性高而深受用戶歡迎。
